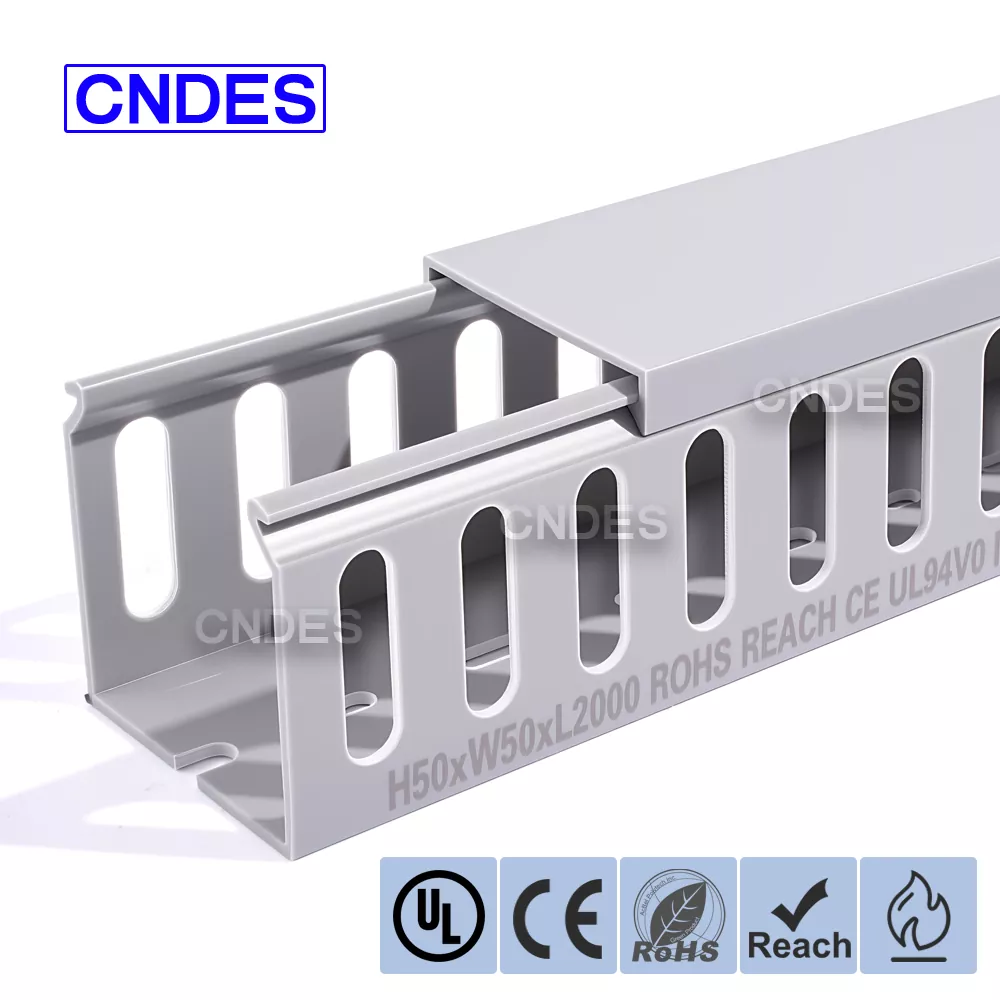

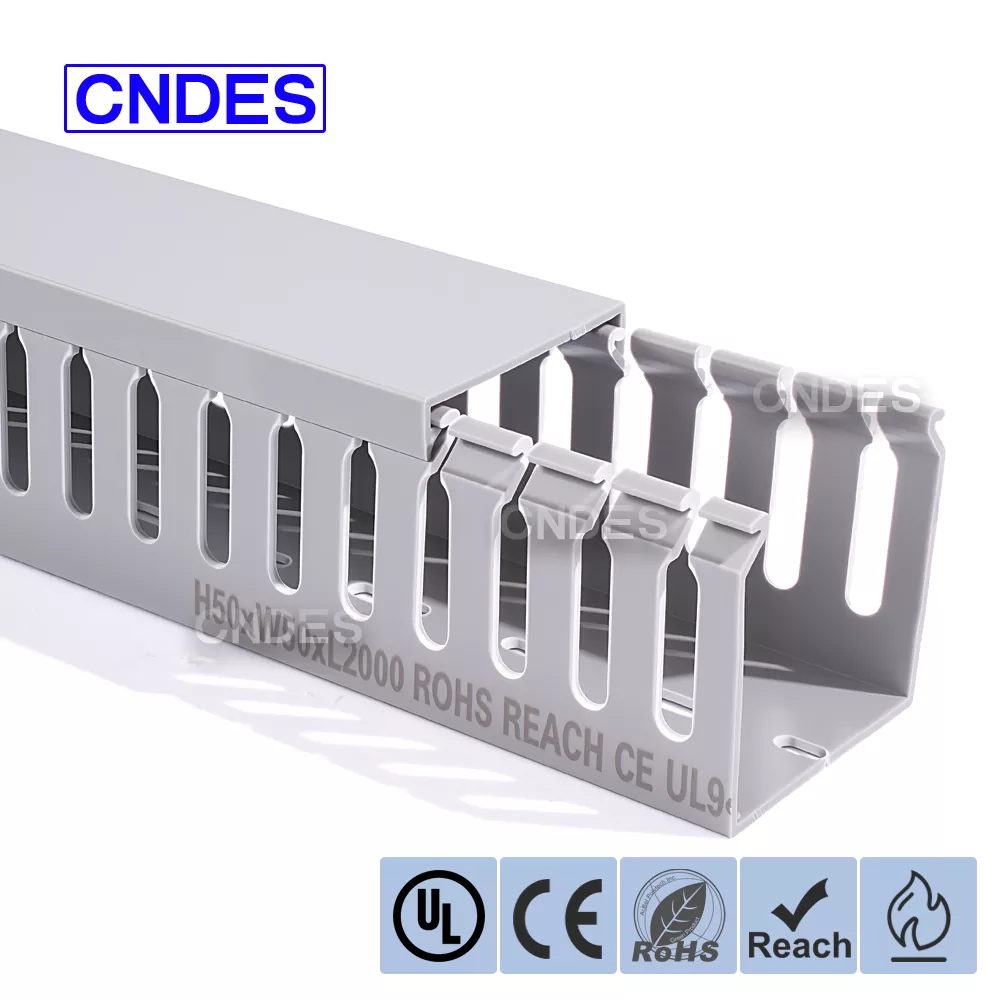

کانال سیم کشی انگشتی پی وی سی 50×50 شکافدار

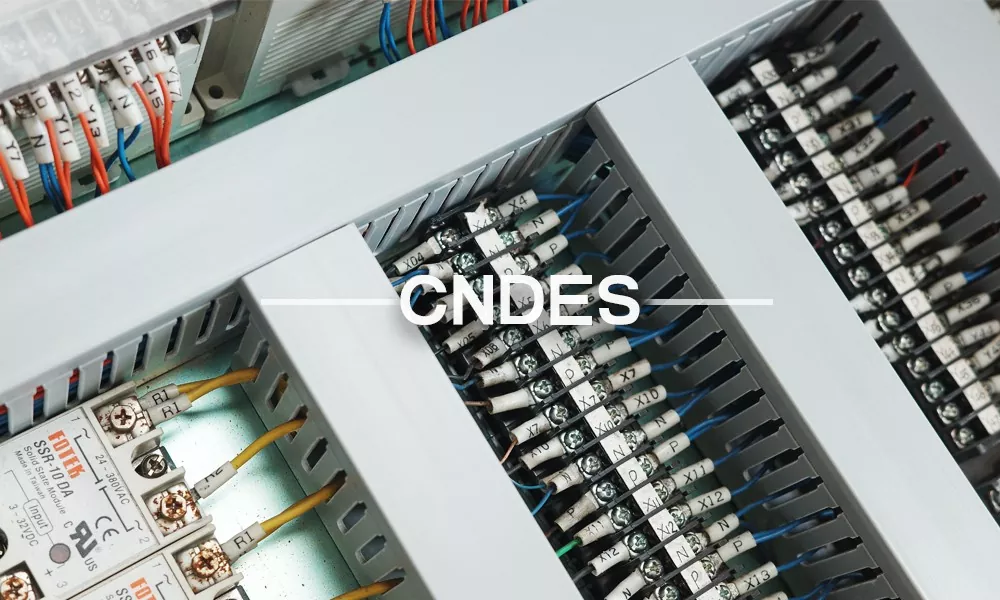

داکت سیم کشی انگشتی پی وی سی شیاردار 50×50 برای سازماندهی کارآمد کابل در تابلوهای برق، کابینت های اتوماسیون و سیستم های کنترل صنعتی طراحی شده است. این کانال سیم‌کشی با نمایه مربعی متعادل و شیارهای باز انگشتی، انشعاب سریع کابل، مسیریابی تمیز و تعمیر و نگهداری آسان را امکان‌پذیر می‌سازد.

این مدل که توسط CNDES، تولید کننده و تامین کننده کانال سیم کشی پی وی سی حرفه ای در چین ساخته شده است، به طور گسترده در کاربردهایی که نیاز به انعطاف پذیری، ایمنی و دوام طولانی مدت دارند، استفاده می شود.

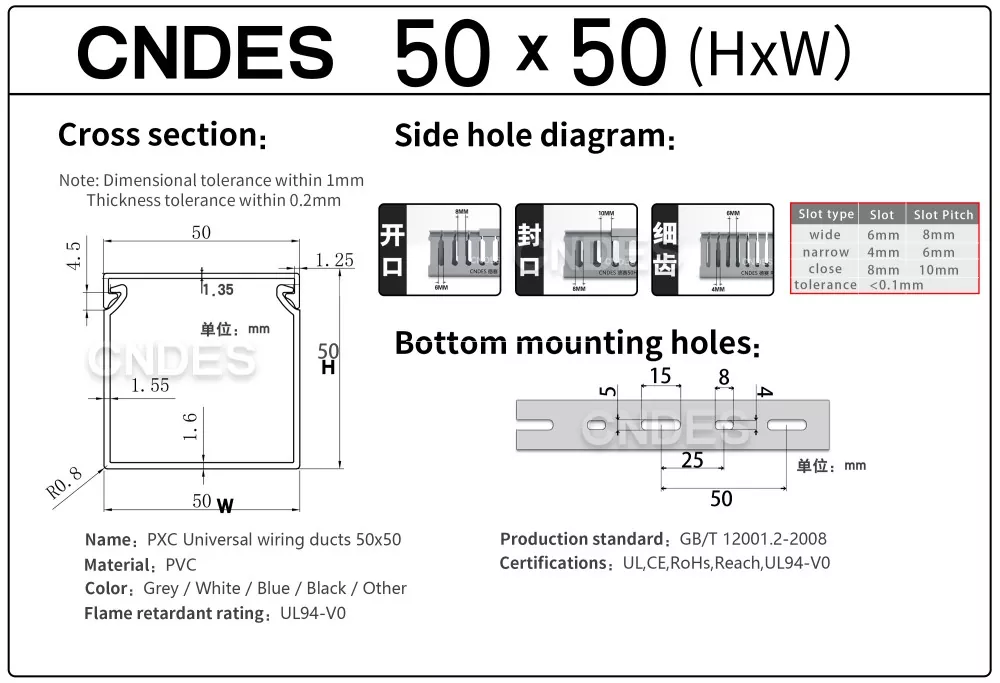

50*50-سند مشخصات

دستورالعمل استفاده

1. آماده سازی قبل از نصب

قبل از نصب، اندازه کانال و عرض شیار مناسب را با توجه به مقدار کابل، قطر کابل و محیط نصب مانند فضای موجود و دمای کار انتخاب کنید.

برای مثال، طرح‌های باریک شیارهای انگشتی برای قسمت‌های قطعات با تراکم بالا مناسب هستند، در حالی که شکاف‌های پهن‌تر امکان مسیریابی آسان‌تر بسته‌های کابلی بزرگ‌تر را فراهم می‌کنند.

هنگام نصب داکت سیم کشی انگشتی پی وی سی با کیفیت 50×50، مسیر مسیر کابل را از قبل برنامه ریزی کنید و موقعیت های نصب را روی دیوارها یا داخل کابینت های برق علامت گذاری کنید. از مناطقی با لبه های تیز، لرزش بیش از حد یا دمای بالا اجتناب کنید.

از یک متر نوار و نشانگر برای اطمینان از موقعیت دقیق و مسیریابی صاف استفاده کنید.

ابزارهای لازم شامل پیچ گوشتی، مته برقی (در صورت نیاز به سوراخ کردن)، تراز و ابزارهای برش مانند اره یا برش کانال سیم کشی اختصاصی را آماده کنید.

2. ایمن سازی ریل پایه

در صورت نصب بر روی دیوار یا کابینت، از مته برقی برای ایجاد سوراخ در نقاط مشخص شده استفاده کنید. لنگرهای انبساط یا لنگرهای پلاستیکی را وارد کنید. اطمینان حاصل کنید که قطر سوراخ مته با اندازه لنگر مطابقت دارد تا از ناپایداری سوراخ‌های بزرگ جلوگیری شود. ریل پایه کانال سیم کشی انگشتی شیاردار پی وی سی را با نقاط نصب تراز کنید و پیچ ها را با استفاده از پیچ گوشتی محکم کنید تا مطمئن شوید که ریل محکم است و تکان نمی خورد. استفاده از سوراخ‌های نصب از پیش سوراخ‌شده مجرا را در اولویت قرار دهید. اگر نقاط تثبیت اضافی مورد نیاز است، خودتان سوراخ ها را سوراخ کنید. از یک تراز برای بررسی تراز افقی کانال پایه استفاده کنید و از مشکلات بعدی در نصب صفحه پوشش یا شیب کابل جلوگیری کنید. پس از تنظیم، برای جلوگیری از جابجایی، پیچ ها را دوباره ببندید.

3. سازماندهی و درج کابل

قبل از قرار دادن کابل ها، آنها را بر اساس عملکرد گروه بندی کنید - مانند کابل های برق، کابل های سیگنال یا کابل های داده - و در صورت لزوم آنها را برچسب بزنید. بررسی کنید که قطر کابل با عرض شکاف سازگار باشد.

کابل ها را به آرامی از طریق شکاف های جانبی یا منافذ انتهایی کانال سیم کشی انگشتی پی وی سی با کارایی بالا 50×50 وارد کنید، از کشیدن بیش از حد که ممکن است به عایق کابل آسیب برساند، خودداری کنید.

برای کابل‌های بزرگ‌تر، انگشت‌های شکاف جداگانه را می‌توان در امتداد خطوط پیش‌بریده برداشته یا با استفاده از ابزارهای برش برای ایجاد دهانه‌های وسیع‌تر کوتاه کرد.

برای بهبود سازماندهی و نگهداری در آینده، کابل ها را به صورت لایه ای مرتب کنید. یک روش معمول این است که کابل های برق را در پایین قرار دهید و کابل های سیگنال را در لایه بالایی برای کاهش تداخل قرار دهید.

4. نصب ورق پوشش

صفحه پوشش را با کانال پایه تراز کنید، اطمینان حاصل کنید که لبه های صفحه پوشش کاملاً با گیره های کانال پایه یا شیارهای کشویی درگیر می شوند. برای صفحات کشویی کشویی، آنها را از یک انتها به داخل بلغزانید. برای انواع گیره، فشار دهید تا در موقعیت قفل شود. صفحه پوشش را محکم فشار دهید تا محکم به کانال پایه محکم شود. برای کانال سیم کشی انگشتی پی وی سی شیاردار، صفحه پوشش را به حالت قفل بچرخانید. صفحه پوشش را از نظر تراز بودن بررسی کنید تا از بلند شدن موضعی که می تواند اجازه ورود گرد و غبار را بدهد، جلوگیری کنید. برای جلوگیری از ورود گرد و غبار یا اجسام خارجی به داخل مجرا، اطمینان حاصل کنید که صفحه پوششی بدون شکاف ایمن است. در صورت نیاز به آب بندی بیشتر، درزگیر را روی لبه های صفحه پوشش اعمال کنید (چسب سازگار با PVC را انتخاب کنید).

5. دست زدن به سناریو ویژه

هنگام نصب بر روی سطوح عمودی، پوشش هایی با طرح های ضد لغزش (مانند لنت های لاستیکی یا انواع تقویت شده با ضربه محکم) را انتخاب کنید تا از لغزش جلوگیری شود. مجرای سیم‌کشی انگشتی شیاردار PVC را که به صورت عمودی نصب شده است، به‌طور دوره‌ای بازرسی کنید تا مطمئن شوید که پوشش‌ها در برابر شل شدن گرانشی ایمن باقی می‌مانند. در فضاهای محدود، لوله ها را به طول های مناسب برش دهید (با استفاده از ابزارهای برش تخصصی برای تمیز نگه داشتن لبه ها). پس از برش، لبه برش را از نظر تیزی بررسی کنید. در صورت لزوم برای جلوگیری از آسیب دیدگی کابل یا اپراتور، با کاغذ ساینده سنباده بزنید. اگر دمای محیط به حد مجاز دمای بالای مجرا نزدیک شود (مثلاً 50 درجه سانتیگراد یا 85 درجه سانتیگراد)، یک مدل مقاوم در برابر دمای بالا انتخاب کنید یا اقدامات اضافی اتلاف گرما را اجرا کنید. به عنوان مثال، فضای تهویه اطراف کانال را رزرو کنید یا فن های خنک کننده را نصب کنید.
